POWER ADE CPL 8 電源管理システム

IoT対応リセットブレーカ 一元管理システム

製品情報

▊ 概要

無人設備などで、商用電源のブレーカーがトリップした際それを検出し、 自動再投入を行います。
IoT技術を使った遠隔監視制御により、Webブラウザ上で複数のブレーカの状態を監視、制御ができます。

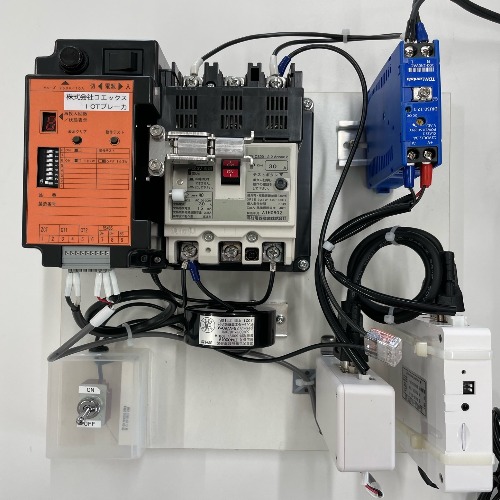

外形写真

外形写真

外形寸法図

外形寸法図

動画

サムネイル

▊ 特徴

  • 電源管理システムの見える化
    • ●  PC、スマートフォン、タブレットのWebブラウザで
          遠隔監視制御が可能
    • ●  ブレーカーの遠隔投入／開放操作
    • ●  自動再投入条件の設定
    • ●  ブレーカーの開／閉状態、電源状態（電流）、
          ロギングデータのモニタリング
  • 高い信頼性を確保
    • ●  常時監視機能（WDT、メモリ、入出力部の不具合監視）
    • ●  不具合発生時に内容をロギングし外部表示
  • 豊富な電源負荷センシング機能
    • ●  電流, 漏洩電流, 高調波電流, 雷サージ電流
  • 細やかなトリップ判定・自動復帰機能
    • ●  過電流, 漏電, 雷サージ
    • ●  各トリップ要因に対して自動投入の設定が可能
  • 外部サーバーを通して多数のブレーカを管理
    • ●  最大128台のブレーカを一括管理
    • ●  ブレーカ状態をリアルタイムで確認
    • ●  各ブレーカごとに不具合のログを確認
  • 拡張性
    • ●  汎用入出力（RS485, IO電源出力, DIO）を装備

▊ 仕様

品名 POWER ADE CPL8 電源管理システム 備考
JIS協約形
50Aブレーカー
仕様 		種類 漏電ブレーカー ノンヒューズブレーカー
電源電圧 単相2線, 単相3線, 三相3線 AC100 ～ 200V
定格電流 5, 10, 15, 20, 25, 30, 40, 50A
漏電感度電流 15, 30, 100, 200, 500mA -
JIS協約形
100Aブレーカー
仕様 		種類 漏電ブレーカー ノンヒューズブレーカー
電源電圧 単相2線, 単相3線, 三相3線 AC100 ～ 200V
定格電流 60, 75, 100A
漏電感度電流 15, 30, 100, 200, 500mA -
ブレーカー
自動再投入 		条件 過電流, 漏電, 雷サージ, その他 再投入「する／しない」を設定可能
時間 5, 10, 30, 60秒
5, 10, 30, 60, 90分 		全トリップ要因で共通
投入ロック
条件
  • ●  投入後3秒以内にトリップ発生
  • ●  一定時限内にトリップが複数回発生。
  • ●  中性線欠相トリップ発生（単相3線時）
投入ロック解除操作までロック保持（不揮発）
遠隔監視制御 計測表示 電流, 漏洩電流
ログ表示
  • ●  トリップ: 日時, 原因, 電流（負荷, 漏洩）
  • ●  投入ロック: 日時, 原因
  • ●  システムエラー: 日時, エラー内容
メール自動送信可能
制御・設定
  • ●  ブレーカー投入／開放 制御
  • ●  自動投入ロック解除
  • ●  システムエラー解除
  • ●  自動再投入／自動開放 条件設定
システムエラー継続中は解除不可
外部
インターフェース 		通信
  • RS485: 3線式(SD+, SD-, SGND)

DIO IO電源出力 （DC5V / 0.2A）
DIO: 2点 （光絶縁入力 or 無電圧接点出力）
使用環境 耐雷性能 30kV (1.2 / 50μs）
周囲温度 -10℃ ～ +40℃ ELB, MCBを除く
外形寸法 （mm） 176 × 138 × 118 重量: 1.60kg(60AF)
