POWER ADE CPL 5

ブレーカー自動投入・遮断装置

概要

無人設備などで、商用電源のブレーカーがトリップした時それを検出し、 ディップスイッチの設定に従い自動再投入を行います。

JIS協約形ブレーカー: 50Aフレーム, 100Aフレーム

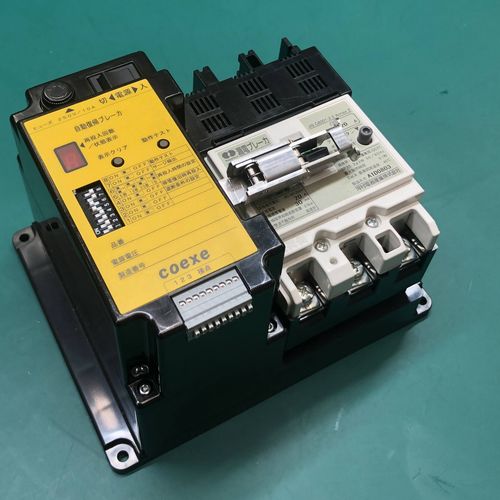

外形写真

外形写真

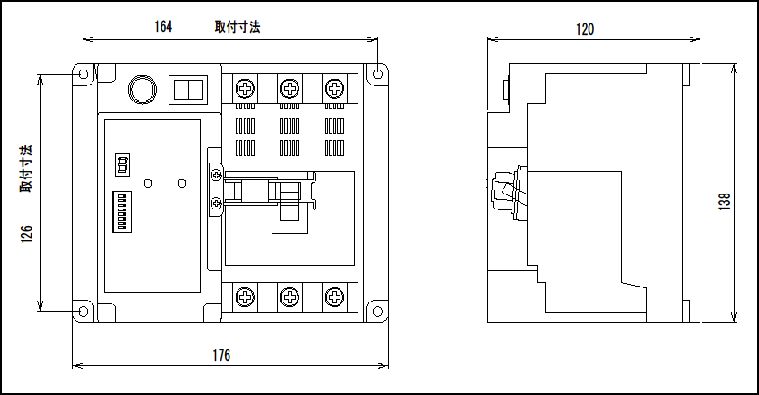

外形寸法図

外形寸法図

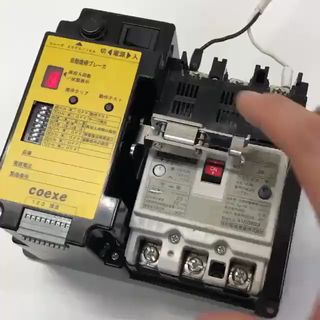

動画

サムネイル

特徴

  • ブレーカーの動作原因を判別
    • ●  雷サージでブレーカーがトリップした場合、自動再投入します。
    • ●  負荷異常でトリップした場合には、自動再投入しません。
    (設定ディップスイッチによる)
  • ブレーカーがトリップした場合の自動再投入する時間を変更できます。
    (設定ディップスイッチによる)
  • 外部信号により、ブレーカーのON/OFFが出来ます。
    ※ 受注生産品のみ遠隔操作が可能です。
  • コンパクトで高機能。
  • ブレーカーメーカーが選択できます。
    • ●  河村電器産業株式会社
    • ●  テンパール工業株式会社

仕様

品名 POWER ADE 備考
JIS協約形
50Aブレーカー
仕様
種類 漏電ブレーカー ノンヒューズブレーカー
電源電圧 1φ 2W, 1φ 3W, 3φ3W (AC100 ~ 220V)
定格電流 15, 20, 30, 40, 50AT 15, 20, 30, 40, 50AT
定格遮断容量 5kV
定格感度電流 15, 30, 100mA -
JIS協約形
100Aブレーカー
仕様
種類 漏電ブレーカー ノンヒューズブレーカー
電源電圧 1φ 2W, 1φ 3W, 3φ3W (AC100 ~ 220V)
定格電流 60, 75, 100A 60, 75, 100A
定格遮断容量 5kA
定格遮断電流 30, 100mA -
製品仕様 対雷性能 30kV (1.2 / 50μs)
投入条件 雷サージ検出あり、なしを選択
(設定ディップスイッチによる)

遮断条件
  • ●  雷サージ検出あり(設定ディップスイッチがONの場合)
    手動、過負荷によるトリップ
  • ●  雷サージ検出なし(設定ディップスイッチがOFFの場合)
    投入後、3秒以内に再トリップ
  • ●  遮断条件設定スイッチがONの場合
    1時間以内に3回トリップ

動作チェック チェックボタンで投入動作確認 月1回以上の動作確認をしてください
再投入時間 5秒, 10秒, 30秒, 60秒
(ディップスイッチの設定による)

動作回数 再投入回数を7セグにて9回まで表示
  • ●  9回以上は9と表示
  • ●  手動クリア可
重量 約1,700g
使用温度条件 -10℃ ~ +50℃ ブレーカーは除く
