POWER ADE CPL 1

ブレーカー自動投入・遮断装置

▊ 概要

無人設備などで、商用電源のブレーカーがトリップした時、それを検出し、自動再投入を行います。

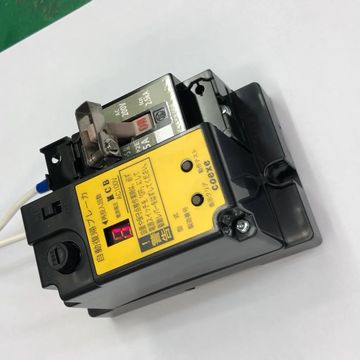

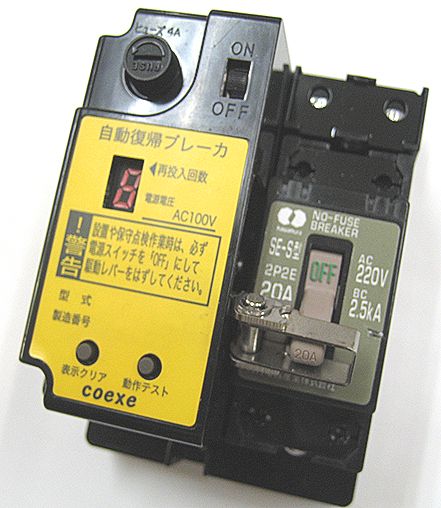

外形写真

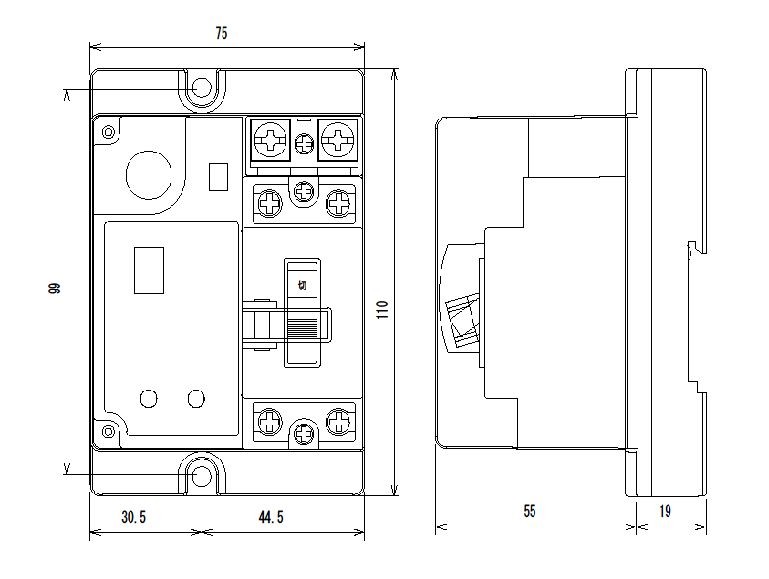

外形寸法図

動画

▊ 特徴

耐雷性能が30kV（1.2 / 50μs）
ブレーカーがトリップした場合の自動再投入する時間を変更できます。
コンパクトで高機能
ソレノイド駆動

▊ 資料

CPL1カタログ

▊ 仕様

品名		POWER ADE		備考
型式		CPL1-3030-E-30	CPL1-3030-M-30	型式の2列目の3030は定格電流を示します。型式の4列目の30は漏電感度電流を示します。
ブレーカー仕様	種類	漏電ブレーカー	ノンヒューズブレーカー
	電源電圧	1φ 2W AC100V
	定格電流	15, 20, 30AT	5, 10, 15, 20, 30AT
	定格遮断容量	1.5kV
	定格遮断電流	30mA	-
製品仕様	対雷性能	30kV (1.2 / 50μs)
	投入条件	ブレーカーがトリップすると、所定時間に自動的にONいたします。
	遮断条件	投入後、3秒以内にトリップ 8時間以内に8回トリップ
	動作チェック	チェックボタンで投入動作確認		月1回以上の動作確認をしてください
	再投入時間	5秒, 10秒, 30秒, 60秒, 5分, 10分, 30分, 60分
	動作回数	再投入回数を7セグにて9回まで表示		9回以上は9と表示手動クリア可
	重量	約400g
	使用温度条件	-10℃ ～ 40℃

本製品はディップスイッチの設定により、ブレーカーがトリップすると自動再投入する場合がございますので、ブレーカーが再投入されることで災害が予想される電気設備には使用しないで下さい。
雷サージ検出の場合、負荷側の以上によるトリップは手動リセットが必要です。
本製品は国内向け仕様になっております。海外ではご使用できません。
